Очистные сооружения водопровода превращают воду источника в питьевую: смесители, отстойники, скорые фильтры, реагентное хозяйство и узел обеззараживания. Выбить всю площадку одним дроном нельзя, но и не нужно — достаточно поразить здание фильтров или реагентный узел, чтобы город получил воду, не соответствующую санитарным требованиям.
МелданаСБ — производитель бренда ЗАСЛОН — проектирует и монтирует защитные ограждающие конструкции (ЗОК) для объектов водоснабжения и водоотведения в и по всей России. Ниже — типовое решение по этому объекту: конструкция, параметры, нормативная рамка и бюджет.
Что происходит при попадании БПЛА
- Поражение здания скорых фильтров — потеря основной ступени очистки
- Повреждение реагентного узла (коагулянт, флокулянт) — вода не осветляется
- Разрушение узла обеззараживания — подача необеззараженной воды недопустима
- Загрязнение открытых отстойников обломками и топливом
- Остановка ВОС переводит город на подвоз воды — это дни, а не часы
Что требует закон
Объекты водоснабжения и водоотведения защищаются по собственному профильному акту — ПП РФ № 1467 от 23.12.2016: категорирование по численности обслуживаемого населения, комиссионное обследование, паспорт безопасности и инженерно-технические средства охраны. Требования «промышленного» ПП № 258 и «транспортного» ПП № 588 на водоканал не распространяются.
Опубликованный проект впервые вводит в ПП № 1467 защиту от беспилотников: системы пассивной защиты — сетчатые ограждения, экраны и навесы — для объектов всех категорий, а средства обнаружения и радиоэлектронного подавления — для объектов 1–2 категорий. Общественное обсуждение — до 15 августа 2026 года. Для очистных сооружений водопровода это означает, что ЗОК из желательной меры становится обязательной.
Проектируется конструкция по СП 542.1325800.2024 — единственному действующему своду правил по защитным ограждающим конструкциям от БПЛА. Подробный разбор требований, категорий и сроков — в статье «ПП № 1467 и новые требования по БПЛА».
Что защищаем на объекте
Контур защиты определяется не периметром территории, а перечнем узлов, поражение которых останавливает технологический процесс:
- Здание скорых фильтров — кровля и фасады
- Реагентное хозяйство и склад коагулянта
- Узел обеззараживания (хлораторная или гипохлоритная)
- Насосная промывной воды и воздуходувная
- Операторная, лаборатория и оборудование АСУ ТП
Что накрывать на большой площадке ВОС
Территория ВОС — это гектары: открытые отстойники, иловые площадки, здания и переходные галереи. Накрыть всё сеткой невозможно ни технически, ни по бюджету. Проект начинается с ранжирования сооружений по последствиям поражения:
| Приоритет | Сооружение | Решение |
|---|---|---|
| 1 | Узел обеззараживания, реагентный узел | клеть уровня 2, негорючее полотно, защита проёмов |
| 2 | Здание фильтров, насосная промывной воды | клеть уровня 3 по контуру здания |
| 3 | Отстойники, смесители (открытые) | мачтовая тросовая система над зеркалом или отказ от защиты по результатам оценки риска |
| 4 | Иловые площадки, склады, гаражи | не защищаются — поражение не останавливает подачу воды |
Такой подход даёт защиту критического пути «источник — сеть» за 30–40 % бюджета сплошного накрытия. Для открытых сооружений мачтовая система над зеркалом воды считается отдельно: для площадки 30 × 60 м это около 3 200 м² полотна и бюджет от 23,8 млн ₽, поэтому её закладывают только при высокой категории объекта.
Водоканалы редко получают бюджет на всю площадку сразу. Рабочая схема — проект разрабатывается на весь комплекс единым решением, а монтаж разбивается на очереди: первая — обеззараживание и реагентное хозяйство, вторая — фильтры и насосные, третья — открытые сооружения. Единый проект защищает от несовместимости очередей и позволяет ссылаться на него в паспорте безопасности уже после первой очереди.

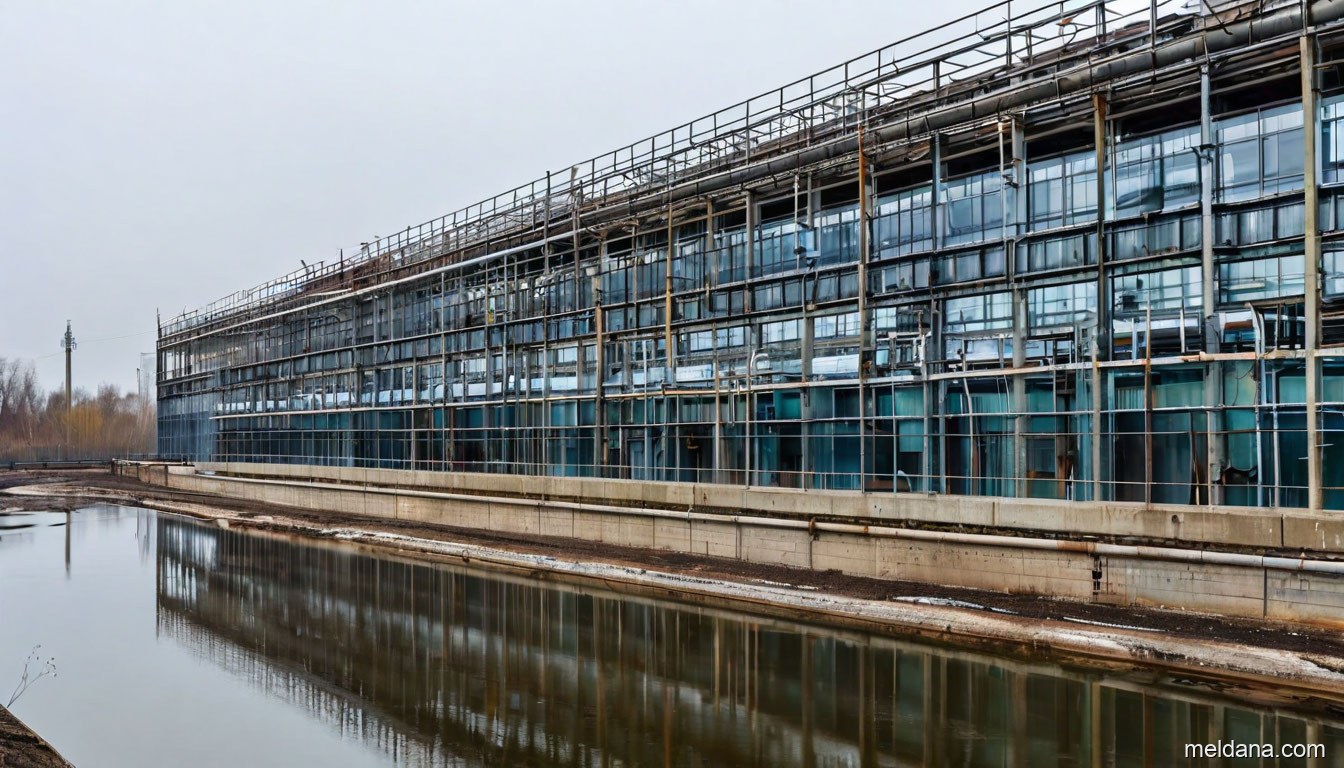

Параметры типового решения
| Параметр | Значение |
|---|---|
| Защищаемый объект | здание скорых фильтров 24 × 48 м, высота 9 м |
| Схема ЗОК | Клеть на независимом каркасе (верх + бока) (типовое решение ТР-01 / ТР-04 / ТР-05) |
| Зона накрытия | верх и бока — полное накрытие |
| Габарит конструкции в плане | 34,0 × 58,0 м |
| Высота конструкции | 12,0 м |
| Отступ от защищаемых конструкций | 5 м |
| Несущие опоры | 37 шт. с шагом 5 м |
| Площадь защитного полотна | ≈ 4 389 м² |
Уровень защиты и расчётные нагрузки
Для этого объекта расчётный уровень защиты — 3 по СП 542.1325800.2024. Расчётный класс БПЛА — лёгкий (30–100 кг, до 56 кДж); класс полотна — A+/B− — металл двойного кручения, арамид. Уровень определяется не размером сооружения, а последствиями его поражения и фактической моделью угрозы конкретной площадки.
| Параметр | Значение |
|---|---|
| Уровень защиты (СП 542, табл. 6.1) | 3 — A+/B− — металл двойного кручения, арамид |
| Расчётный класс БПЛА | лёгкий (30–100 кг, до 56 кДж) |
| Полотно | ЗАСЛОН Сеть-М 80-2,7 (ЗС-СМ-0227) + доп. сетка ЗС-СП-0240 |
| Тросовая система | ⌀6 периметр + ⌀8–10 верх |
| Несущая опора | стойка 9 м |
| Отступ конструкции от объекта | 5 м |
| Шаг несущих опор | 5 м |
Конструкция считается на особую комбинацию нагрузок: собственный вес + снег и ветер по СП 20.13330.2016 + таранный удар БПЛА. Все усилия воспринимает собственный несущий каркас на собственных фундаментах — нагрузка не передаётся на защищаемое сооружение (принцип независимости, п. 6.3 СП 542).
Стоимость
Для объекта из расчёта выше бюджет ЗОК — от 17,4 млн ₽ без НДС; верхний ориентир до обмеров — 24,3 млн ₽. Бюджет складывается из постоянной части 2,0 млн ₽ (проект, мобилизация, пусконаладка, сдача) и цены полотна — 4 250 ₽ за м² при площади ≈ 4 389 м².
| Статья | Сумма | Доля |
|---|---|---|
| Оборудование и материалы ЗАСЛОН | 6,8 млн ₽ | 39,0 % |
| Монтаж, фундаменты, натяжение | 8,2 млн ₽ | 47,0 % |
| Проектирование и изыскания (ПИР) | 1,3 млн ₽ | 7,5 % |
| Логистика и мобилизация | 1,1 млн ₽ | 6,5 % |
| Итого | от 17,4 млн ₽ | 100 % |
Отдельно проектирование заказывается примерно за 0,7 млн ₽ — это половина доли ПИР: часто водоканалы берут сначала проект, чтобы защитить смету следующего года, а монтаж проводят после выделения средств. Работаем по 44-ФЗ и 223-ФЗ, НДС 22 %. Свой вариант можно посчитать в онлайн-калькуляторе ЗОК — он работает по той же модели, что и этот расчёт.
Сроки
Аудит и обмеры — 1–2 недели, проект по СП 542 — 2–4 недели, поставка — 2–4 недели, монтаж на этом объекте — 5–6 недель. Итого от первого выезда до сдачи с исполнительной документацией — 10–20 недель. Гарантия на конструкции — 24 месяца, расчётный срок службы каркаса при плановом обслуживании — не менее 25 лет.
Полный состав работ и порядок сдачи — на странице услуги «под ключ».
